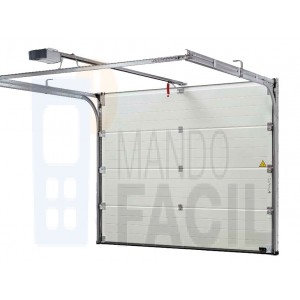

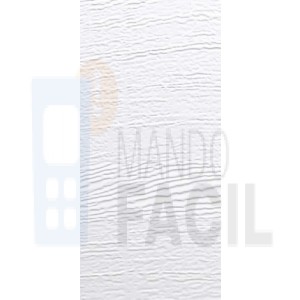

Puerta de Garaje HORMANN LPU 40 M Woodgrain

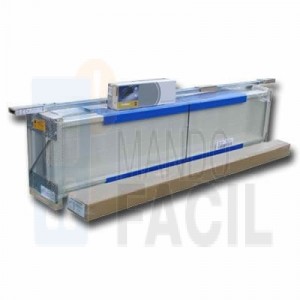

Monta tu mismo la puerta seccional Hörmann en tu garaje de forma rápida y sencilla. Para ayudarte con el montaje puedes visitar el siguiente enlace donde se explica de foma gráfica y paso por paso como es el montaje de una puerta de paneles Hörmann.

Video explicativo para el montaje de puerta seccional.

A continuación tienes información adicional a cerca de las medidas que debe haber entre el hueco del garaje y la puerta que debe ser montada en ese hueco.

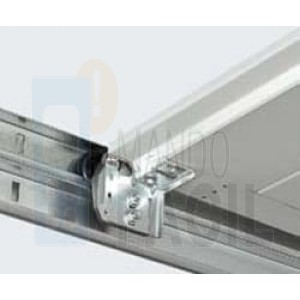

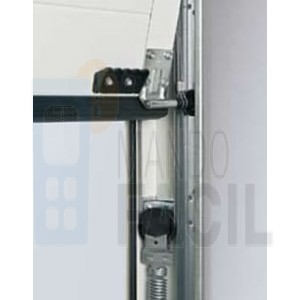

Este tipo de puerta seccional Hörmann LPU 40, se monta sobre guias Z con muelles dobles de tracción posicionados lateralmente en el interior con 2 cables de carga y tarja de dintel

En la siguiente imagen puedes observar las medidas del hueco necesarias para la elección del modelo de puerta según el ancho y el alto de la misma.

Medidas:

• Anclaje lateral                                                                    90 mm
• Alto de dintel con automatismo                                  115 mm
• Alto de dintel sin automatismo                                   100 mm
• Alto de luz de paso libre con automatismo   RM     -30 mm
• Alto de luz de paso libre sin automatismo    RM     -80 mm
• Profundidad sin automatismo                         RM  +510 mm

Profundidad libre con ProMatic y SupraMatiK:

• Alto de puerta hasta 2125 mm (carril K)
• Alto de puerta hasta 2375 mm (carril M)
• Alto de puerta hasta 2625 mm (carril L)

En la siguiente imagen podemos ver la puerta vista desde arriba para las guias Z.

Definiciones:

• RM  = Alto tabulado (medida de pedido)
• LZ   = Medida de luz de cerco (medida de pedido)
• LDB = Ancho de luz de paso libre
• LDH = Alto de luz de paso libre
