Cuadro de maniobras GIBIDI SC230

Disponibilidad Entrega 24h
Precio mínimo garantizado Compras al mejor precio
2 años de garantia Producto original
Marca GIBIDI
Alimentación N/D
Alimentación del motor N/D
Tipo de uso Doméstico, Comunitario
Grado de Protección N/D
Potencia No
Dimensiones No
Empuje del motor N/D
Capacidad N/D
Fuerza N/D
Peso máximo de la puerta N/D
Longitud máxima de la puerta N/D
Revoluciones No
Módulo del piñón N/D
Absorción N/D
Velocidad de maniobra N/D
Protección térmica del motor N/D
Finales de carrera de tipo N/D
Disponibilidad Entrega 24h
Alcance N/D
Dimensiones N/D
Voltaje de salida No
Tipo Motor Correderas
Frecuencia del Receptor N/D
Número de códigos N/D
Salida para electrocerradura N/D

Esta placa de control es de muy fácil instalación y programación de los diferentes dispositivos de seguridad.

A diferencia de los antiguos cuadros de manobra montados en los motores GIBIDI, este cuadro SC230 viene con una carcasa de plástico transparente que lo convierte en un cuadro estanco.

***IMPORTANTE*** Siempre que realice un cambio en la configuración, debe hacerlo con el cuadro de maniobras sin alimentar, volviendo a darle alimentación una vez realizados los cambios deseados.

Si realiza cambios de configuración con la placa alimentada, puede deteriorarla, para que entre en vigor este cambio es necesario desconectar la placa de la alimentación y volverla a conectar. De lo contrario los efectos del cambio de configuración no se activarán.

La placa o cuadro de maniobras Incluye:

  • Cierre automático
  • Programación de apertura y cierre
  • Paro suave
  • Apto para motores GIBIDI modelos SL y PASS
  • Parada e inversion de maniobra durante 2 seg. por actuación de dispositivos de seguridad
  • Incluye conexión para sensor antiaplastamiento y lector de finales de carrera
  • Cierre automático

Principales funciones de la placa de control SC 230:

  • Dispone de led's rojos para señalizaciónde los contactos: n.c.(normalmente cerrado) para (fotocélula, safety dev, fcc, fca, stop)
  • Dispone de led's verdes de señalización de los contactos n.a. (normalmente abierto) para (star, ped)
  • Pulsadores STAR y PED en la ficha
  • Realiza un test de seguridad antes del movimiento de apertura y cierre
  • Ralentización de apertura y cierre controlada por dos imanes suplementarios que se montan en la posición deseada a una distancia relativa mínima de al menos 500mm (finales de carrera). la ralentización es regulada desde el condensador de compensación correspondiente (SLOW)
  • Parada e inversión del movimiento durante dos segundos después de la intervención de los dispositivos de seguridad. Al dar de nuevo el impulso de STAR, el automatismo se pone de nuevo en funcionamiento en el sentido de liberación del obstáculo

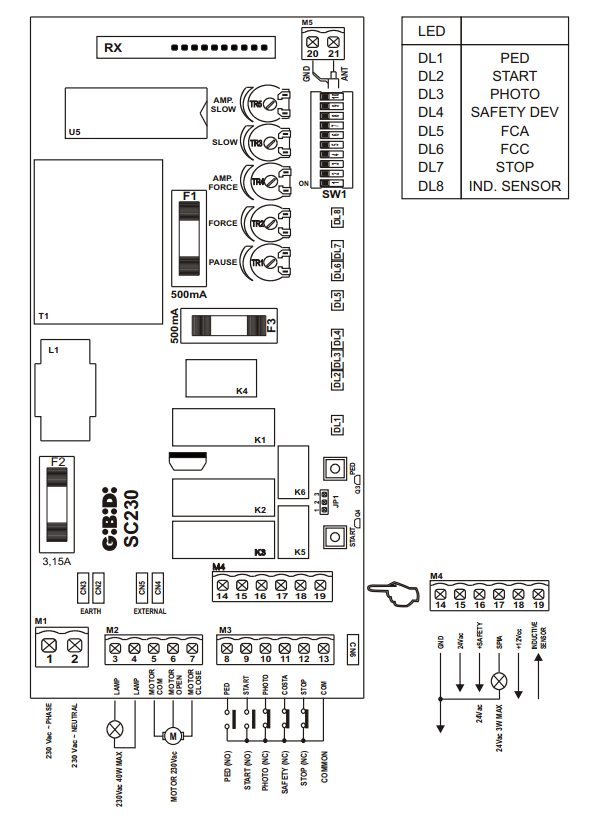

En el siguiente esquema puede observar todas las conexiones y componentes de la placa:

Esquema GIBIDI SC 230



La placa no lleva el receptor incorporado, puede encontrar el receptor que se conecta a esta placa en el siguiente enlace:

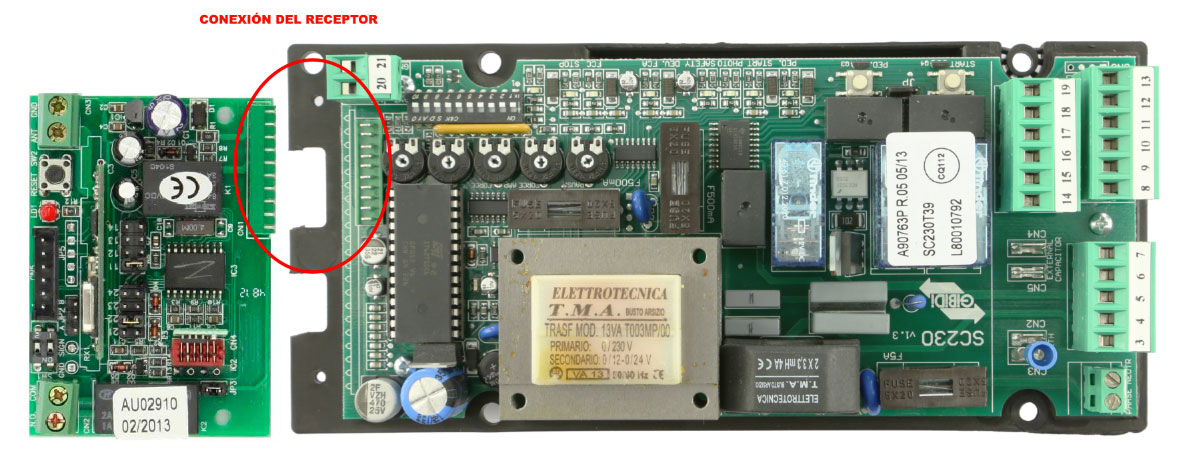

En la siguiente figura puede observar donde va conectado el receptor sobre la placa.

Receptor y cuadro GIBIDI

Para más información puede consultar el PDF de este producto.
