Cuadro de maniobras CLEMSA CLAS 60

Disponibilidad En Stock
Precio mínimo garantizado Compras al mejor precio
2 años de garantia Producto original
Marca CLEMSA
Alimentación No
Alimentación del motor No
Tipo de uso Comunitario, Industrial
Grado de Protección No
Potencia No
Dimensiones No
Empuje del motor No
Capacidad No
Fuerza No
Peso máximo de la puerta No
Longitud máxima de la puerta No
Revoluciones No
Módulo del piñón No
Absorción No
Velocidad de maniobra No
Protección térmica del motor No
Finales de carrera de tipo No
Disponibilidad En Stock
Alcance No
Dimensiones No
Voltaje de salida 230 VAC
Tipo Motor Correderas, Basculantes
Frecuencia del Receptor No
Número de códigos No
Salida para electrocerradura No

Cuadro de maniobra para puertas correderas y basculantes CLAS 60 de CLEMSA.

Esta placa de control está especialmente destinada a gobernar puertas o cancelas correderas y puertas basculantes de gran tamaño.

Todas las nuevas centralitas de Clemsa llevan el nuevo zócalo para conectar los receptores de última generación RE248, por lo que si queremos cambiar el cuadro de maniobras por rotura o mal funcionamiento del un cuadro ya instalado, será necesario usar un adaptador para colocar el receptor antiguo en la placa nueva.

Mandos Esma añade este adaptador a todos los cuadros nuevos.

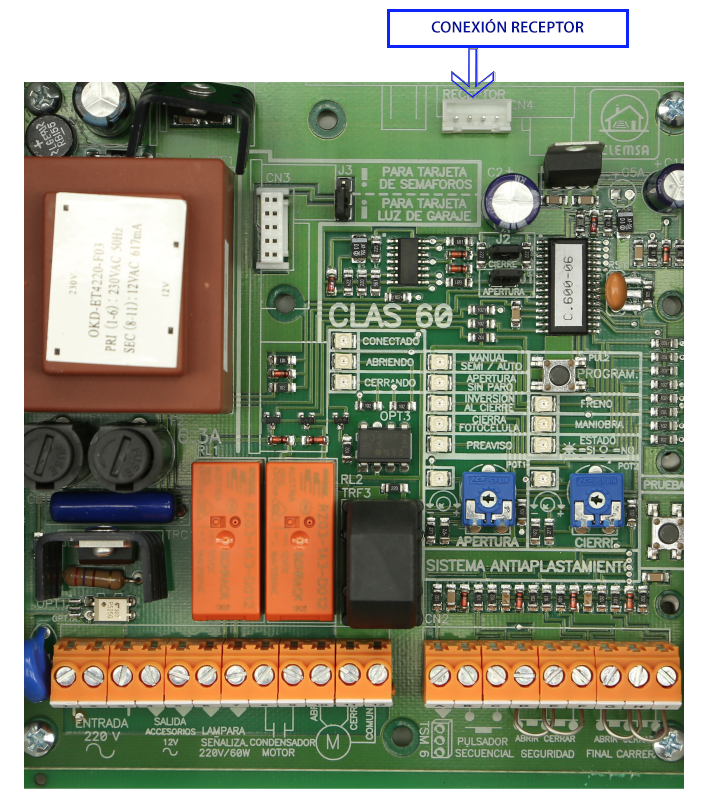

En la siguiente fotografía puede identificar el lugar donde viene colocado el receptor en la centralita CLAS 60.

Cuadro de maniobras clas 60

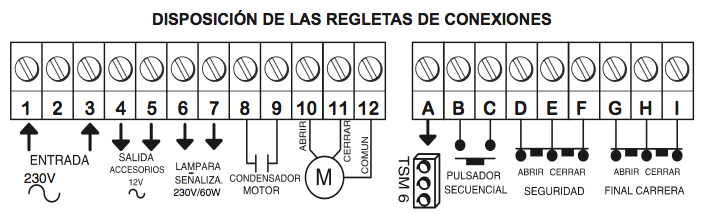

Regleta de conexiones de la paca de maniobras clemsa clas 60:

Regleta de conexiones de la centralita Clas 60



  • 1º Alimentación
Conecte la alimentación (220VAC) a los bornes 1 y 2 de la regleta de conexiones. Utilice el borne 3 para conectar la toma de tierra.
Bornas de alimentación del cuadro clas 16.1
  • 2º Salida de alimentación para accesorios:

Aquí puede conectar los accesorios que recibirán alimentación a través del propio Cuadro de control, por ejemplo: Receptor exterior, Fotocélula, etc. Para
seleccionar la tensión de salida, 12 ó 24V, cambie el puente, que está situado encima de los bornes 1 - 2, a derecha o izquierda siguiendo las
indicaciones de la serigrafía.

Bornas de salida de 12/24 v

  • 3º Salida de alimentación para lámpara de señalización:

En las siguientes bornas de conexión, puede conectar una o varias lámparas de señalización, las cuales hacen que su automatismo sea mucho mas seguro.

La lámpara de señalización se ilumina en los siguientes casos:
a) Siempre que hay una puerta en movimiento.
b) Dos segundos antes de moverse la puerta en la apertura y cierre,
si ha seleccionado la función PREAVISO en el menú opciones.

Bornas para salida de alimentación de lámparas de seguridad

  • 4º Conexiones del primer y segundo accionamiento:
En las bornas 11 y 12, debe conectar la los cables de alimetación del motor.  Para evitar interferencias perjudiciales, utilice canalizaciónes separadas para los cables de alimentación del Accionamiento de los del resto de sistemas.
Bornas para conectar el primes accionamiento
  • 5º Pulsador de maniobra:
En esta regleta puede conectar un puslador adicional, además es la conexión donde debe colocar los cables de un receptor externo.
Regleta de conexión para pulsador adicional
